Technische logica achter het ontwerp en de laadcapaciteit van de Bailey Bridge

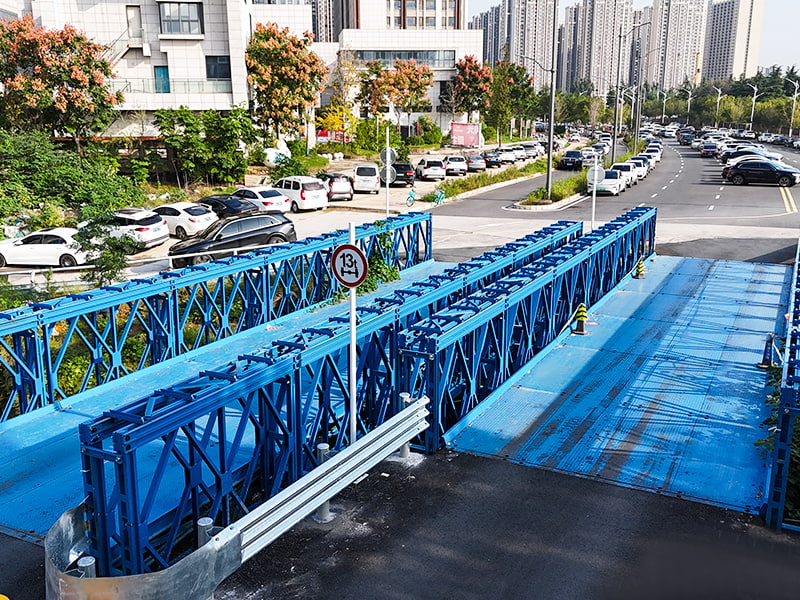

Onze teams opereren vanuit Zhenjiang, in de provincie Jiangsu – een van de belangrijkste industriële en transportknooppunten van China – en benaderen elke ontwerp van de Baileybrug beslissing als een balans tussen overspanningslengte, belastingsklasse en toegankelijkheid van de locatie. Een Bailey-structuur is opgebouwd uit zich herhalende vakwerkpanelen, en de manier waarop deze panelen worden gestapeld en gekoppeld, bepaalt direct hoeveel gewicht de voltooide kruising kan dragen. Configuraties met één paneel zijn geschikt voor kortere overspanningen en lichtere belastingen, terwijl arrangementen met dubbele of drievoudige panelen, versterkt met extra koorden, zowel de veilige overspanning als het draagvermogen vergroten. Deze modulariteit is het bepalende technische voordeel van het formaat: hetzelfde basispaneel kan opnieuw worden geconfigureerd in tientallen belasting-en-overspanningscombinaties zonder de structuur helemaal opnieuw te hoeven ontwerpen.

Het onderstaande diagram illustreert de algemene relatie tussen paneelconfiguratie en relatieve belastingscapaciteit, een patroon dat aangeeft hoe ingenieurs een configuratie voor een bepaalde kruising selecteren.

In de praktijk betekent dit een stukje brug uitrusting is nooit één vast product; het is een ontwerpsysteem dat wordt afgestemd op de kruising, en die flexibiliteit is precies wat modulaire paneelbruggen bruikbaar maakt voor zoveel verschillende projecttypen.

Kernonderdelen van de Bailey-brug en hoe ze in elkaar passen

Een compleet onderdelen van de baileybrug De inventaris is kleiner dan de meeste mensen verwachten, wat deel uitmaakt van de aantrekkingskracht van het ontwerp: een beperkte set gestandaardiseerde componenten van de baileybrug kan op vele manieren gecombineerd worden. Met diepe wortels in de brugapparatuurindustrie integreert Zhonghai technisch ontwerp, precisieproductie, kwaliteitsbeheer en ondersteuning op locatie in elke reeks componenten die we produceren, zodat panelen, verbindingspennen en dragende elementen uit dezelfde batch op locatie consistent in elkaar passen zonder nabewerking.

Omdat elk onderdeel gestandaardiseerd is, vereist vervanging of uitbreiding van een bestaande structuur zelden een bestelling op maat; een reservepaneel of spiegel uit dezelfde specificatiefamilie kan rechtstreeks in de bestaande constructie worden geïntegreerd.

Bouwvolgorde en montage op locatie

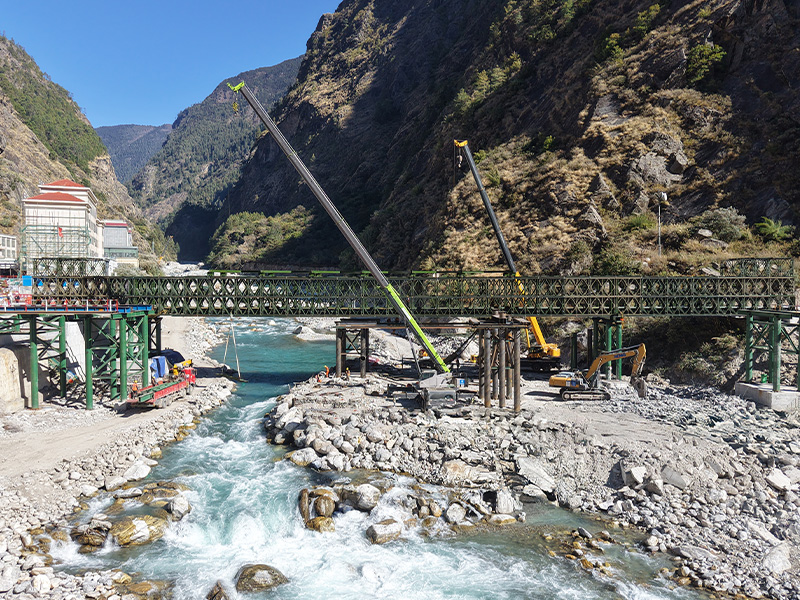

De meeste bouw van een baileybrug projecten volgen een vergelijkbare volgorde: voorbereiding van landhoofden, montage van panelen op rollen achter de opening, stapsgewijze lancering met behulp van een lichtgewicht neusgedeelte, en ten slotte installatie van terrasplanken en vangrails zodra de constructie de overkant bereikt. Omdat panelen worden vastgeschroefd in plaats van gelast, kan het meeste werk worden gedaan door een getrainde bemanning met basishijsapparatuur in plaats van met zware gespecialiseerde machines, wat een belangrijke reden is dat modulaire paneelbruggen de standaardkeuze blijven voor snel inzetbare kruispunten.

De omstandigheden ter plaatse zijn nog steeds belangrijker dan de kaart alleen al doet vermoeden: zachte grond, beperkte toegang voor lanceerwalsen of de behoefte aan tijdelijke pieren kunnen allemaal het schema verlengen. Dit is een van de redenen waarom ondersteuning op locatie, en niet alleen de levering van componenten, deel uitmaakt van de werkwijze brug uitrusting wordt geleverd aan klanten op het gebied van transport, waterbehoud, militaire logistiek, rampenbestrijding en internationale ontwikkeling.

Waar Bailey Bridge-systemen in verschillende sectoren passen

Niet elke oversteek heeft hetzelfde nodig Baileybrug systeem , en de redenen waarom een projectteam voor een modulair systeem kiest Baileybrug oplossing verschillen per sector. Een permanente transportupgrade geeft prioriteit aan het draagvermogen op de lange termijn; bij een inzet voor rampenbestrijding wordt prioriteit gegeven aan de snelheid van de montage boven bijna al het andere; een militaire logistieke operatie geeft prioriteit aan transporteerbaarheid en snelle herconfiguratie.

Als fabrikant die bekend staat om zijn productiecapaciteit op industriële schaal, technische expertise en consistente internationale leveringsprestaties, levert Zhonghai brugapparatuur die is geconfigureerd voor precies deze reeks sectoren – transport, waterbescherming, militaire logistiek, rampenbestrijding en internationale ontwikkeling – in plaats van een enkel gestandaardiseerd product dat voor slechts één gebruiksscenario is gebouwd.

Veelgestelde vragen

Hoe lang blijft een modulaire paneelbrug doorgaans in gebruik?

Modulaire paneelbruggen worden vaak gebruikt als oversteek voor de lange termijn in plaats van als puur tijdelijke oplossing, op voorwaarde dat de componenten worden geïnspecteerd en onderhouden. Veel installaties blijven tientallen jaren productief in gebruik omdat individuele panelen of hardware kunnen worden vervangen zonder de hele overspanning opnieuw op te bouwen.

Kan een bestaande brug later worden uitgebreid of geüpgraded?

Ja. Omdat de paneelconfiguratie modulair is, kan een bestaande structuur met één paneel vaak worden versterkt tot een dubbele of drievoudige configuratie door koorden en panelen toe te voegen, in plaats van de hele kruising te demonteren en te vervangen.

Wat bepaalt hoeveel panelen een kruising nodig heeft?

Drie factoren bepalen het aantal panelen: overspanningslengte, verwachte belastingsklasse en beschikbare lanceerruimte. Voor langere overspanningen zijn meer panelen in de lengte nodig, voor zwaardere ladingen zijn meer panelen nodig die gestapeld of verdubbeld moeten worden, en voor krappere locaties kan een kortere lanceerneus en een zorgvuldigere volgorde nodig zijn.

Hoe worden componenten naar afgelegen locaties getransporteerd?

Panelen en hardware zijn zo gedimensioneerd dat ze door kleine teams of standaard hijsapparatuur kunnen worden gehanteerd. Daarom heeft dit formaat de voorkeur voor locaties zonder kranen of verharde toegang – een belangrijke vereiste bij rampenbestrijding en militaire logistieke contexten.

Is er gespecialiseerde arbeid nodig voor de montage?

Een getrainde bemanning kan een modulaire paneelbrug monteren zonder grote expertise op het gebied van civiele werken, hoewel supervisie van een ervaren team de montagetijd verkort en helpt bevestigen dat de juiste configuratie is gebruikt voor de beoogde belastingsklasse.
